功能：

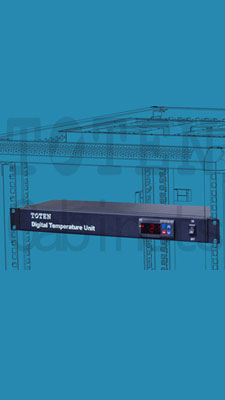

本单元主要用于控制柜内温度控制，具有可靠性高、使用简单、操作方便的特点。同时还具有最高限制温度报警、报警输出、传感器故障报警等多项报警功能。

规格：

◆整机尺寸：482×102.7×44.5（mm）

◆安装尺寸：465×31.75（mm）

◆运行环境：-5°C~-60°C

◆ 相对温度：20%～85%（不可结露）

主要技术参数：

◆电源电压：220VAC±10% （110VAC可选）

◆测量范围：0°C~50°C ◆继电器接点容量：7A/250VAC

◆控制范围：0°C~50°C ◆测控精度：±1°C

接线：

1.把温度传感器接到温度控制单元的传感器上；

2.用专用的电缆线把外部风扇接到风扇插头上（注：本系统可同时控制两组风扇）；

3.用专用电源线把外部电源插到控制单元的电源插头上。

操作：

接完线并确定无误后，打开温度控制器上的电源开关，调整好温度控制器控制参数即可。
